DIC三维动态测量技术用于汽车动力学风洞流致振动试验

汽车高速行驶时，气动载荷会诱发车身及零部件流致振动与气动变形，直接影响风噪、刚度、操控安全。风洞是复现该工况的核心手段，传统接触式传感器存在测点稀疏、气流干扰、维度缺失问题。

DIC非接触三维光学测量技术，可在风洞环境获取车身部件全场三维位移、动态振动数据，为车身刚度校核、CFD仿真对标、NVH优化提供实测试验数据。

新拓三维XTDIC-STROBE三维动态测量系统，通过立体视觉重建标记点三维坐标，实现车门、A 柱、引擎盖等部位动态位移与变形测量。

传统风洞变形测试的固有局限

离散采样漏检风险：应变片、位移计测点数量有限，布线复杂，容易遗漏关键变形区域;

动态响应不足：接触式传感器难以捕捉高频气动激振;LVDT位移计会受强气流引入附加风振干扰;

测量维度受限：单点传感器仅输出单方向位移，难以获取偏转、三维运动信息;

结果不可视化：仅输出离散数值，无法直观展示变形空间分布。

DIC技术核心优势：全场密集测点;非接触不扰动流场与试件;高速采集捕捉瞬态振动;输出三维坐标、位移场;试验数据用于仿真对标与结构优化。

风洞试验测试条件与试验数据结果解读

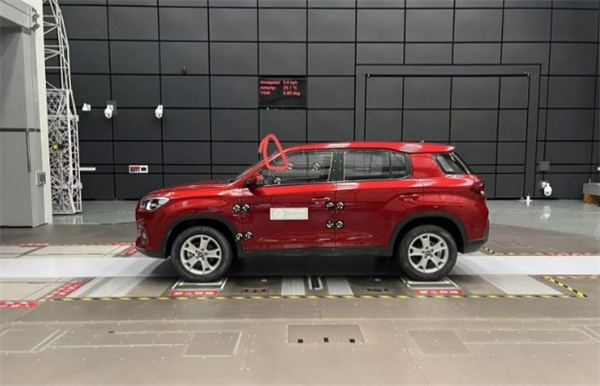

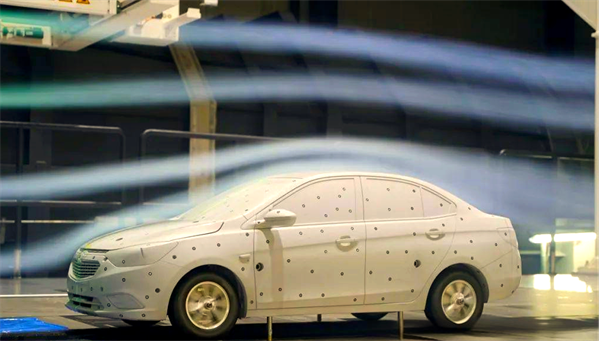

测试配置：XTDIC三维动态测量系统，搭配2000万像素高速相机;采样频率20 fps;风洞风速0~100 m/s;车身表面粘贴标志点;侧边布置参考点消除刚体位移干扰;

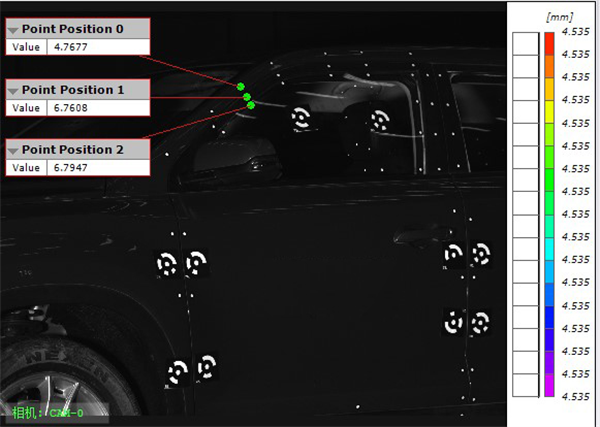

XTDIC-STROBE软件完成立体匹配、三维重建，输出标志点三维坐标。测试对象：左前门框 A-柱区域，选取3个典型靶点开展分析。

试验数据结果解读

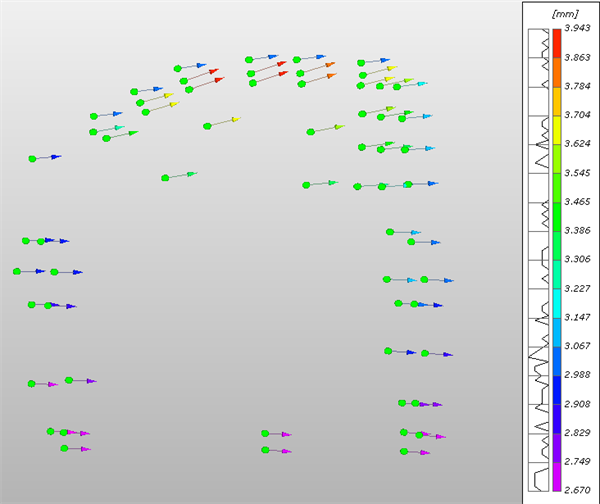

三维位移矢量云图：输出 X/Y/Z 三方向位移与合位移;箭头表征运动方向，颜色、矢量长度表征位移幅值，直观呈现 A-柱区域整体变形空间分布;

总位移时序变化：3个A-柱靶点变形趋势高度一致，变化规律为：上升-保持-上升-保持-下降，但各靶点位移幅值存在明显差异，反映区域变形不均匀;

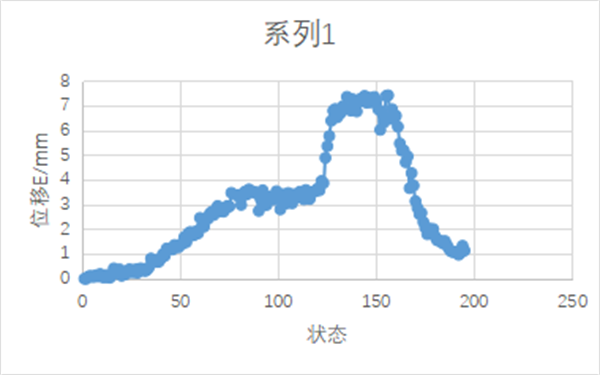

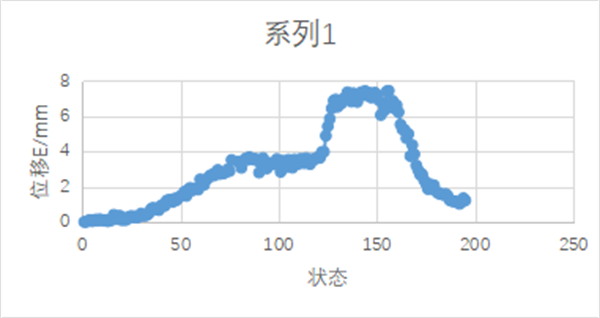

目标靶点0总位移如下图所示：

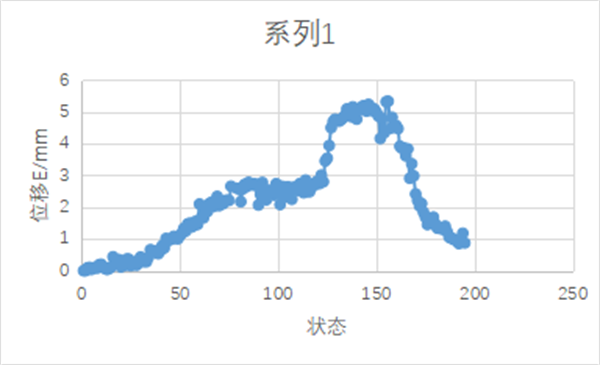

目标靶点1总位移如下图所示：

目标靶点2总位移如下图所示：

Z 向相对位移分析：高速气流作用下 A-柱产生Z向正向位移，表现为局部向上拱起;以不同靶点互为基准计算Z向位移差，分离结构真实弹性变形与整体刚体运动，得到构件真实受气动载荷产生的形变。

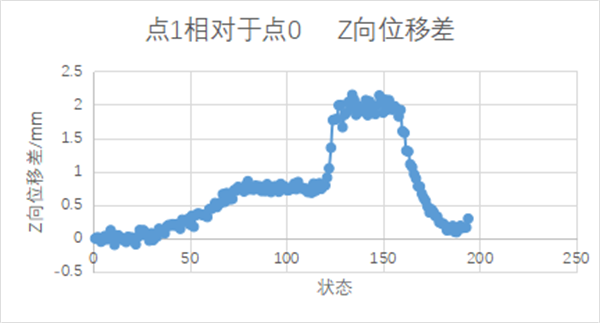

以点0为基准，分析点1相对于点0的Z向位移差

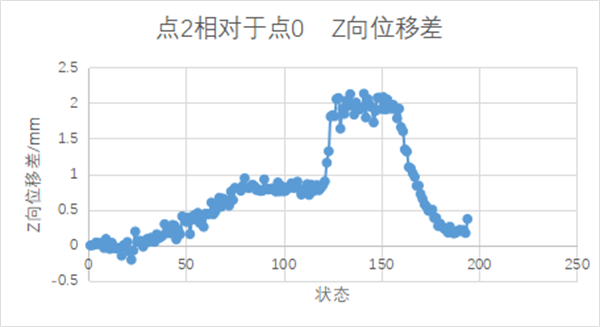

以点0为基准，分析点2相对于点0的Z向位移差

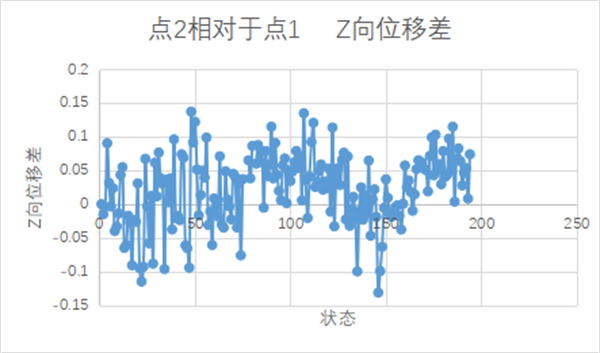

以点1为基准，分析点2相对于点0的Z向位移差

新拓三维XTDIC-STROBE三维动态测量系统，仅需布置表面标志点，设备按标准距离布设即可完成风洞动态变形采集，布置简便，节约测试周期与成本。输出三维位移、速度、加速度、6 自由度运动参数，可解析流致振动、气动变形问题，支撑车身刚度、空气动力学套件、NVH 性能迭代优化。
